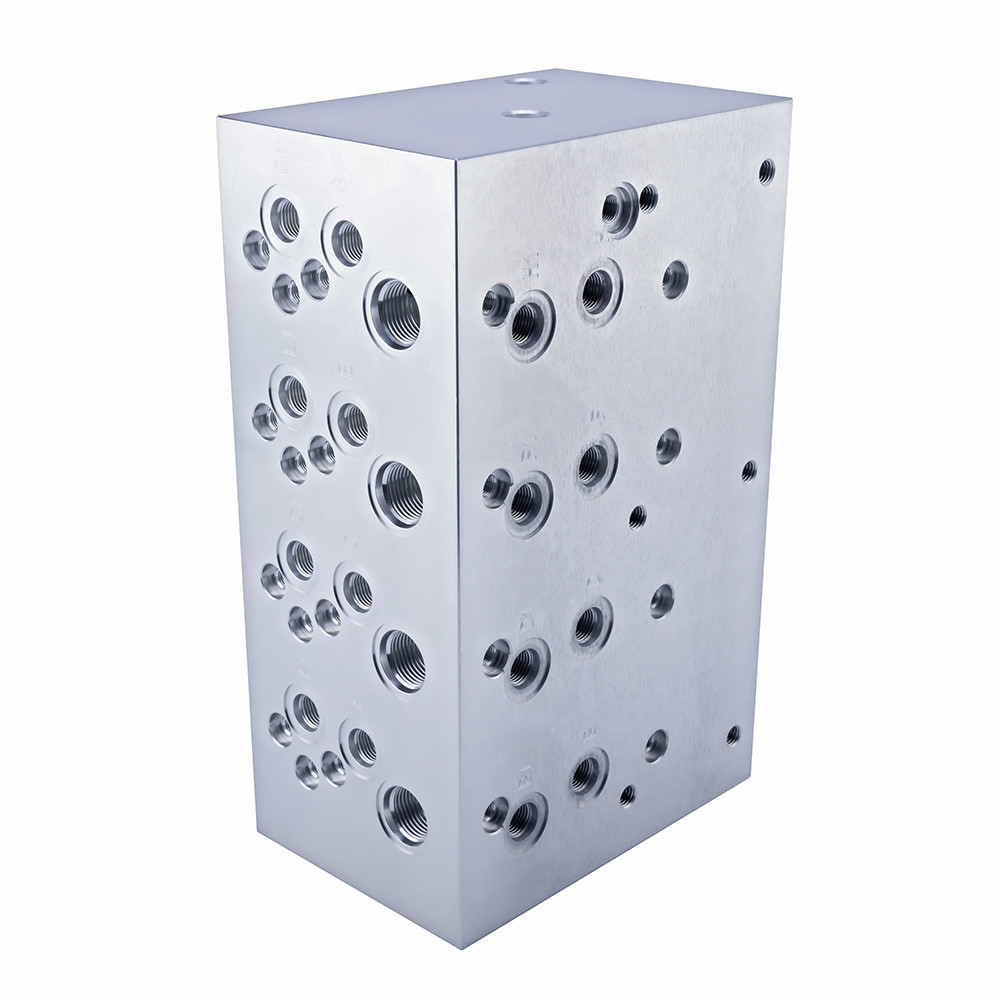

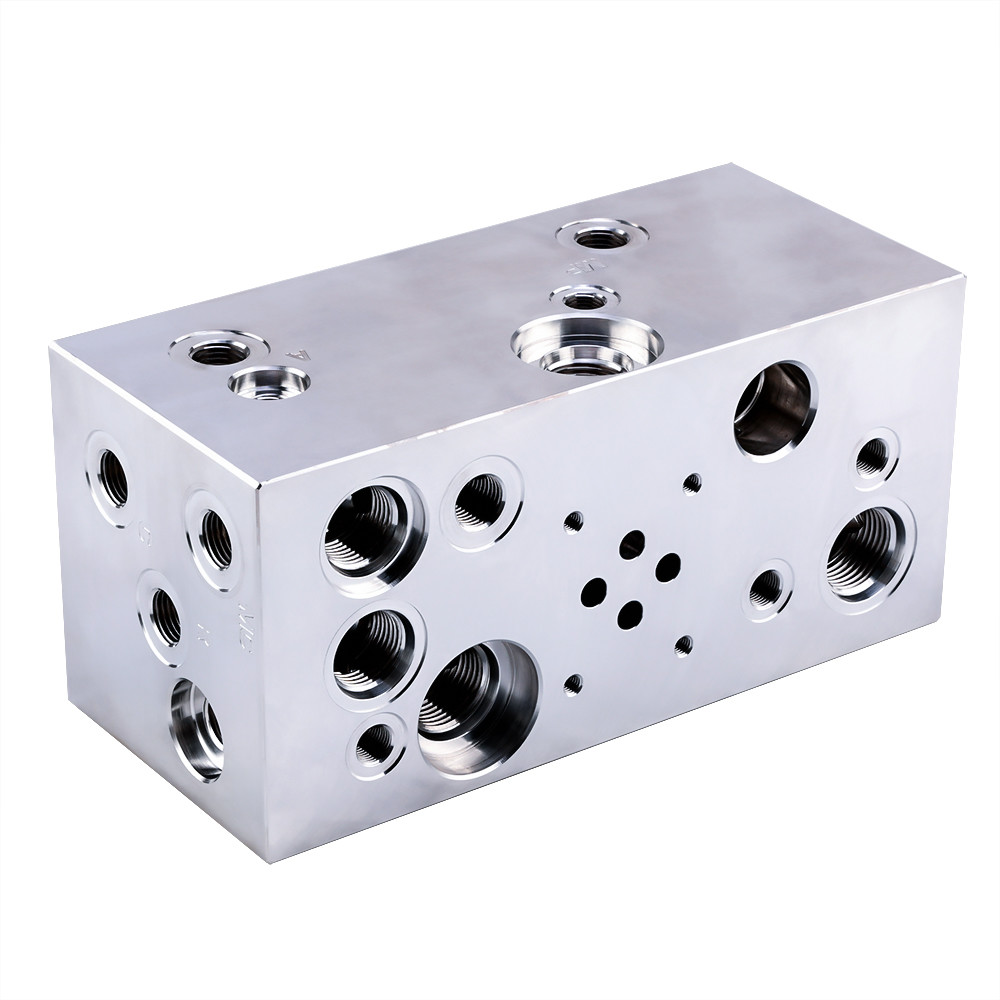

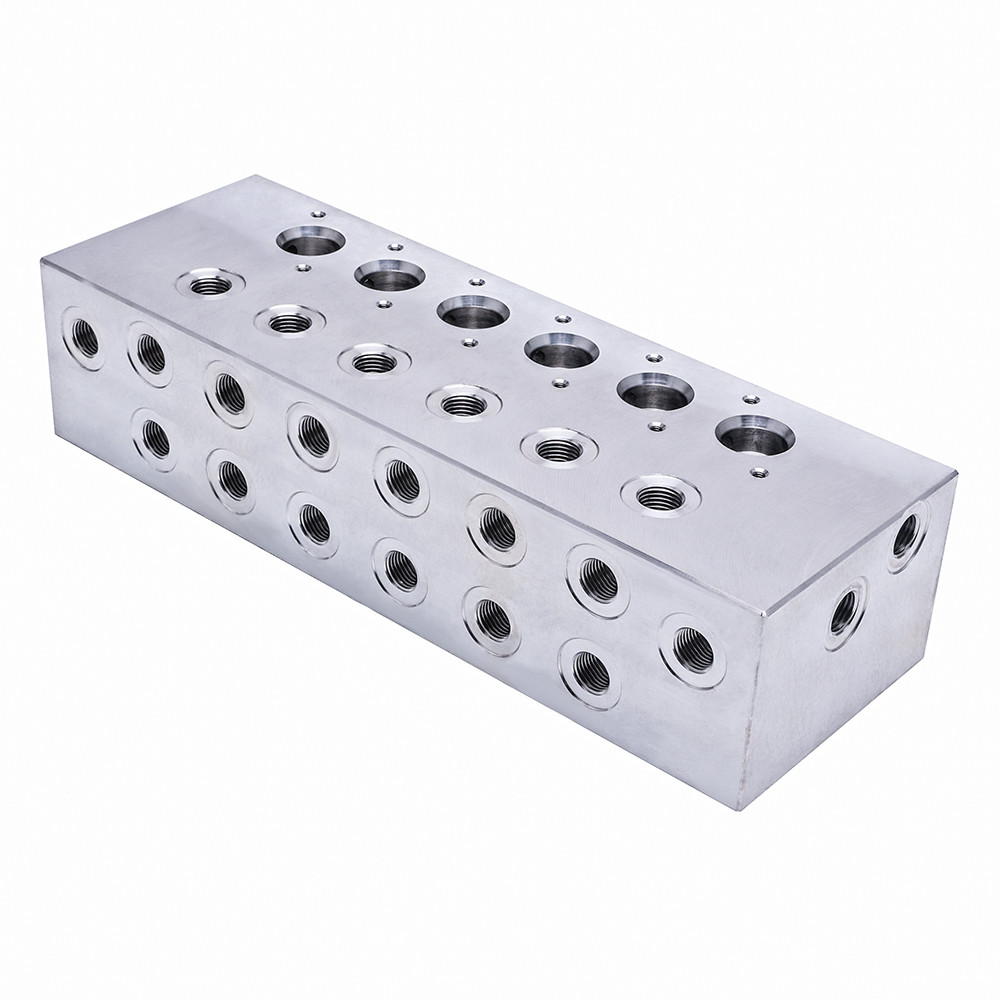

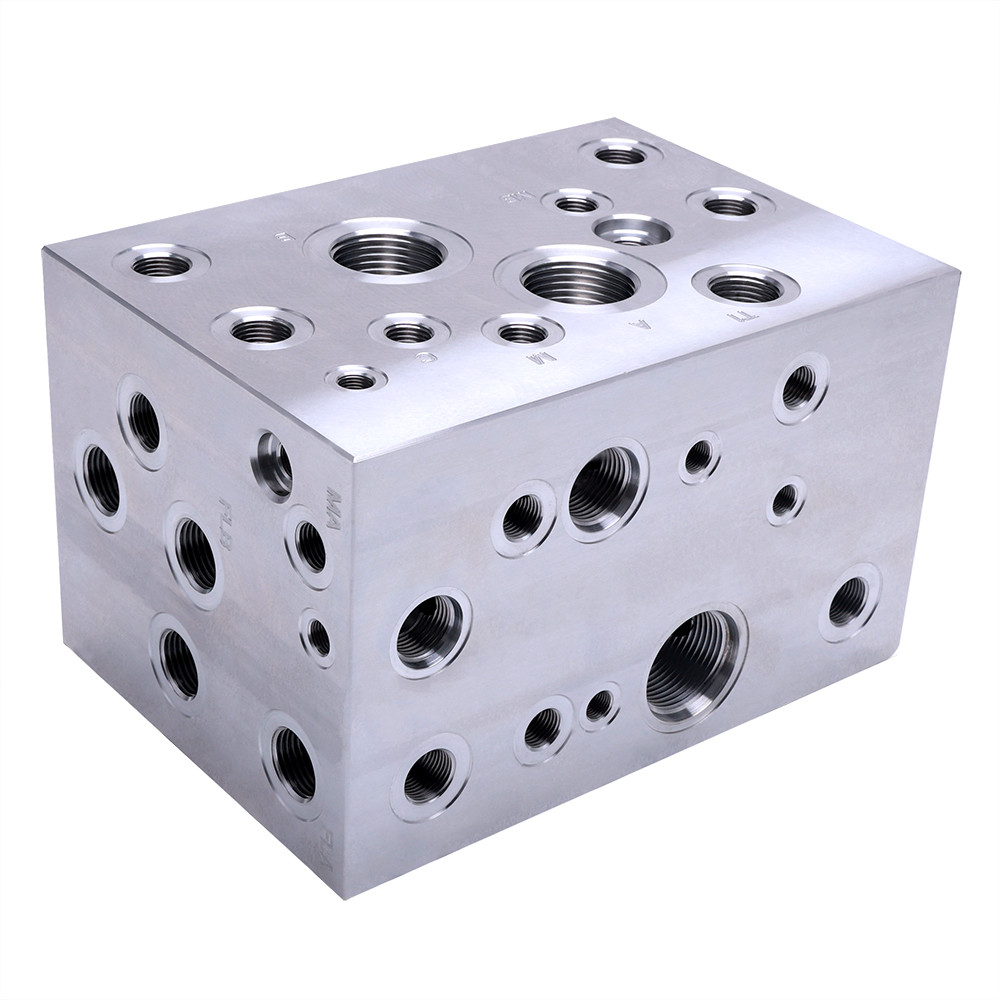

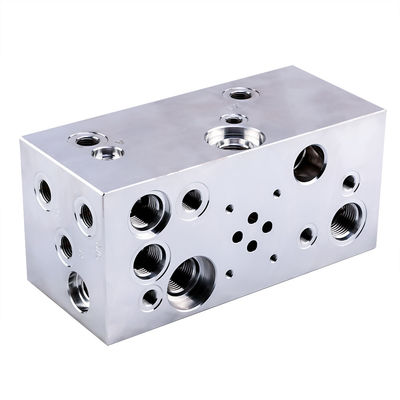

खुदाई मशीनों पर सीएनसी कस्टम हाइड्रोलिक मैनिफोल्ड का अनुप्रयोग

Name: खुदाई मशीनों पर सीएनसी कस्टम हाइड्रोलिक मैनिफोल्ड का अनुप्रयोग
Brand: Dongguan Zhongwei Metal Products Co., Ltd
SKU: ओईएम-128
Price: 1.00 USD
Availability: InStock

उत्पाद विवरण

उत्पत्ति के प्लेस: गुआंग्डोंग, चीन

ब्रांड नाम: Zhongwei

प्रमाणन: ISO9001:2015, ISO13485:2016

मॉडल संख्या: ओईएम-128

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 2

मूल्य: Customized Negotiation

पैकेजिंग विवरण: कार्टन + लकड़ी का बॉक्स

प्रसव के समय: 6-13 कार्य दिवस

भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

आपूर्ति की क्षमता: 10000 पीसी / महीना

सबसे अच्छी कीमत पाएं

उत्पाद विवरण

उत्पाद का वर्णन

उत्पाद विवरण

प्रमुखता देना:
                                                                                                                                                                                    सीएनसी मशीनिंग हाइड्रोलिक दबाव घटाने वाल्व, खुदाई मशीन हाइड्रोलिक दबाव घटाने वाला वाल्व


वाल्व प्रकार:	हाइड्रोलिक ब्लॉक	सामग्री:	एल्यूमिनियम 6061
मानक या अमानक:	ग्राहक अनुकूलित आवश्यकताएं आदि प्रदान करते हैं।	आवेदन:	विभिन्न हाइड्रोलिक प्रणालियों पर लागू
ड्राइंग प्रारूप:	2डी/(पीडीएफ/सीएडी)3डी(आईजीईएस/स्टेप)	सहनशीलता:	0.01-0.05 मिमी

वाल्व प्रकार:	हाइड्रोलिक ब्लॉक
सामग्री:	एल्यूमिनियम 6061
मानक या अमानक:	ग्राहक अनुकूलित आवश्यकताएं आदि प्रदान करते हैं।
आवेदन:	विभिन्न हाइड्रोलिक प्रणालियों पर लागू
ड्राइंग प्रारूप:	2डी/(पीडीएफ/सीएडी)3डी(आईजीईएस/स्टेप)
सहनशीलता:	0.01-0.05 मिमी

उत्पाद का वर्णन

खुदाई मशीनों पर सीएनसी कस्टम हाइड्रोलिक मैनिफोल्ड का अनुप्रयोग

हाइड्रोलिक वाल्व ब्लॉक उत्खनन हाइड्रोलिक प्रणालियों में केंद्रीय नियंत्रण केंद्र के रूप में कार्य करते हैं, तेल वितरण, दबाव और प्रवाह विनियमन का प्रबंधन करते हैं, और परिचालन तर्क का समन्वय करते हैं।कई वाल्व समूहों को एकीकृत करके, वे पाइपलाइन कनेक्शन को सुव्यवस्थित करते हैं, रिसाव के जोखिमों को कम करते हैं, और खुदाई, रोटेशन और आंदोलन सहित खुदाई के कार्यों पर सटीक नियंत्रण सक्षम करते हैं।

हाइड्रोलिक वाल्व ब्लॉक के प्रकार और कार्य

मुख्य वाल्व ब्लॉक - मुख्य मशीन संचालन नियंत्रक

मुख्य वाल्व ब्लॉक उत्खनन की हाइड्रोलिक प्रणाली का मूल बनाता है, सीधे बाल्टी, बूम, हाथ, रोटेशन प्लेटफॉर्म को संचालित करने के लिए मुख्य तेल सर्किट में दिशा, दबाव और प्रवाह को नियंत्रित करता है,और यात्रा तंत्र।

एकीकृत घटक:मुख्य दिशात्मक नियंत्रण वाल्व, मुख्य राहत वाल्व, अधिभार पुनःपूर्ति वाल्व और प्रवाह नियंत्रण वाल्व
बूम ऑपरेशन:भारी भार के तहत स्थिर प्रदर्शन के लिए गति को विनियमित करते हुए उठाने, उतारने और स्थिति को नियंत्रित करता है
हाथ और बाल्टी नियंत्रणःनिरंतर शक्ति के लिए दबाव मुआवजे के साथ समन्वयित हाथ विस्तार / वापस लेने और बाल्टी खुदाई / डंपिंग
रोटेशन प्रबंधन:हाइड्रोलिक सदमे को कम करने के लिए बफर वाल्वों को शामिल करते हुए प्लेटफार्म रोटेशन दिशा और गति को समायोजित करता है
यात्रा परिचालन:उच्च-निम्न गति स्विच करने की क्षमता के साथ स्वतंत्र रूप से बाएं/दाएं ट्रैक आंदोलन को नियंत्रित करता है
सिस्टम सुरक्षाःमुख्य राहत वाल्व अधिकतम सिस्टम दबाव (30-35MPa) निर्धारित करते हैं जबकि अधिभार वाल्व गुहाकरण को रोकते हैं

पायलट वाल्व ब्लॉक - नियंत्रण संकेत स्रोत

कम दबाव वाले तेल (2-5 एमपीए) का उपयोग करके, पायलट वाल्व ब्लॉक ऑपरेटर नियंत्रण इनपुट को हाइड्रोलिक संकेतों में परिवर्तित करता है जो मुख्य दिशात्मक नियंत्रण वाल्वों को चलाते हैं।

एकीकृत घटक:पायलट दिशा नियंत्रण वाल्व, पायलट राहत वाल्व और चेक वाल्व
ऑपरेशन अनुवादःआनुपातिक हाइड्रोलिक नियंत्रण संकेतों में यांत्रिक हैंडल विस्थापन परिवर्तित करता है
परिशुद्धता नियंत्रण:आनुपातिक मुख्य वाल्व रोल विस्थापन के माध्यम से कदमहीन गति विनियमन सक्षम बनाता है
सर्किट सुरक्षाःपायलट राहत वाल्व अत्यधिक संचालन बल क्षति के खिलाफ सुरक्षा

सहायक वाल्व ब्लॉक - विशेष कार्य समर्थन

ये वाल्व ब्लॉक विशिष्ट सहायक कार्यों के लिए समर्पित नियंत्रण प्रदान करते हैं और मुख्य वाल्व ब्लॉक के साथ मिलकर काम करते हैं।

घूर्णन बफर वाल्वःप्लेटफार्म स्टार्ट/स्टॉप चक्र के दौरान हाइड्रोलिक सदमे को कम करता है
यात्रा गति सीमित करने वाला वाल्वःऑपरेशन के दौरान तेजी से आंदोलन को रोकता है जबकि कुशल पारगमन की अनुमति देता है
बूम होल्डिंग वाल्वःस्थिरता को रोकने और उठाने की सुरक्षा सुनिश्चित करने के लिए बूम की स्थिति बनाए रखता है
ब्रेकर/ग्रिप वाल्वःब्रेकर आवृत्ति और ग्रिप ऑपरेशन सहित सहायक उपकरण कार्यों को नियंत्रित करता है

हाइड्रोलिक वाल्व ब्लॉक सामग्री और चयन मानदंड

खुदाई मशीनों के हाइड्रोलिक वाल्व ब्लॉक को उच्च दबाव (30-40MPa), लगातार कंपन और तेल क्षरण का सामना करना पड़ता है, जबकि सटीक आंतरिक मार्ग सहिष्णुता (≤0.02 मिमी) को बनाए रखा जाता है।सामग्री का चयन शक्ति को प्राथमिकता देता है, दबाव प्रतिरोध, मशीनीकरण, और संक्षारण प्रतिरोध।

45# उच्च गुणवत्ता वाला कार्बन संरचनात्मक इस्पात (प्राथमिक सामग्री)

तन्य शक्ति ≥ 600MPa और उपज शक्ति ≥ 355MPa के साथ, यह सामग्री उत्कृष्ट मशीनीकरण और लागत-प्रभावीता प्रदान करती है।गर्मी उपचार HB220-250 कठोरता प्राप्त करता है जबकि शॉनिंग तेल मार्ग असमानता सुनिश्चित करता है ≤0.8μm. एक्सकेवेटर मुख्य और पायलट वाल्व ब्लॉक के 90% से अधिक में प्रयोग किया जाता है.

27SiMn मिश्र धातु संरचनात्मक स्टील (उच्च दबाव अनुप्रयोग)

तन्यता शक्ति ≥835 एमपीए और उत्कृष्ट प्रभाव कठोरता प्रदान करते हुए, यह मिश्र धातु भारी शुल्क अनुप्रयोगों के लिए उपयुक्त है। गर्मी उपचार और स्थानीयकृत सतह कठोरता (एचआरसी 50-55) पहनने के प्रतिरोध को बढ़ाती है।बड़े खुदाई मशीनों (20+ टन) और ब्रेकर विशिष्ट वाल्व ब्लॉक के लिए आदर्श.

एल्यूमीनियम मिश्र धातु (हल्के वजन के समाधान)

6061-T6 एल्यूमीनियम एनोडाइजिंग के बाद उत्कृष्ट संक्षारण प्रतिरोध के साथ स्टील के 1/3 वजन प्रदान करता है। जबकि तन्यता शक्ति कम है (≥310MPa),यह ≤20MPa पर काम करने वाले छोटे खुदाई मशीनों (6 टन से कम) के लिए पायलट और सहायक वाल्व ब्लॉक में अच्छी तरह से काम करता है.

स्टेनलेस स्टील (जंग प्रतिरोधी अनुप्रयोग)

304 या 316 स्टेनलेस स्टील कठोर वातावरण में असाधारण संक्षारण प्रतिरोध प्रदान करता है। कम कठोरता और उच्च प्रसंस्करण जटिलता के बावजूद, यह खनन, तटीय में वाल्व ब्लॉक के लिए आवश्यक है,और संक्षारक अनुप्रयोग।

विनिर्माण विनिर्देश

प्रक्रिया	सीएनसी मिलिंग, ड्रिलिंग, टैपिंग, पीस, पॉलिशिंग, डेबरिंग
सहिष्णुता	±0.002-±0.005 या 100% क्यूसी निरीक्षण के साथ ग्राहक विनिर्देशों के अनुसार
सतह उपचार	सैंडब्लास्टिंग, एनोडाइजिंग, पाउडर कोटिंग, प्लेटिंग, पॉलिशिंग, इलेक्ट्रोफोरेसिस, गैल्वनाइजिंग, पीवीडी कोटिंग
परीक्षण उपकरण	सीएमएम, हाइट गेज, माइक्रोमीटर, प्लग गेज, कठोरता परीक्षक, असमानता माप
विनिर्देश	OEM सेवा सख्ती से चित्रों और नमूनों का पालन
आवेदन	OEM सीएनसी मशीनिंग, खनन सहायक उपकरण, मशीनरी घटक, ट्रक भाग, ऑटो पार्ट्स, औद्योगिक घटक
चित्र प्रारूप	2डी (पीडीएफ/सीएडी) 3डी (आईजीईएस/स्टेप)

गुणवत्ता आश्वासन और विनिर्माण क्षमता

संरचित प्रबंधन प्रणालियों के तहत कार्यरत उच्च कुशल कार्यबल
सभी ग्राहक पूछताछ के लिए त्वरित प्रतिक्रिया और समर्थन
उत्पाद की गुणवत्ता सुनिश्चित करने के लिए 10 से अधिक वर्षों का पेशेवर विनिर्माण अनुभव
मात्रा आवश्यकताओं को पूरा करने के लिए पर्याप्त उत्पादन क्षमता
स्वच्छ उत्पादन वातावरण में बनाए रखे गए सख्त गुणवत्ता मानक
व्यापक गुणवत्ता नियंत्रण प्रक्रियाः
- इनकमिंग क्वालिटी कंट्रोल (IQC) - कच्चे माल का सत्यापन
- प्रक्रिया के दौरान गुणवत्ता नियंत्रण (IPQC) - विनिर्माण चरण के निरीक्षण
- अंतिम गुणवत्ता नियंत्रण (एफक्यूसी) - तैयार माल की वैधता
- आउटगोइंग क्वालिटी कंट्रोल (OQC) - 100% प्रेशर पूर्व निरीक्षण
समर्पित बिक्री के बाद सेवा और समर्थन

सारांश

हाइड्रोलिक वाल्व ब्लॉक डिजाइन और सामग्री चयन कार्यात्मक आवश्यकताओं को परिचालन स्थितियों के साथ जोड़ते हैं।मुख्य वाल्व ब्लॉक 45# या 27SiMn स्टील का उपयोग करके ताकत और दबाव प्रतिरोध को प्राथमिकता देते हैं, पायलट वाल्व ब्लॉक 45# स्टील के साथ परिशुद्धता और लागत का संतुलन रखते हैं, जबकि सहायक वाल्व ब्लॉक उपकरण कनेक्टिविटी और वजन पर आधारित स्टील या एल्यूमीनियम का उपयोग करते हैं।गर्मी उपचार और परिष्करण सहित प्रसंस्करण तकनीक महत्वपूर्ण रूप से प्रदर्शन को प्रभावित करती है, जहां पर्याप्त तेल मार्ग सटीकता या सतह की गुणवत्ता परिचालन समस्याओं और रिसाव का कारण बन सकती है।
